题目：单层工业厂房设计
（一）设计任务书
设计某厂金工车间的等高排架单层厂房。车间的平面、剖面布置如图1-1所示，柱距除端部为
屋面作法：三毡四油防水层上铺小石子
预应力大型屋面板（灌缝）

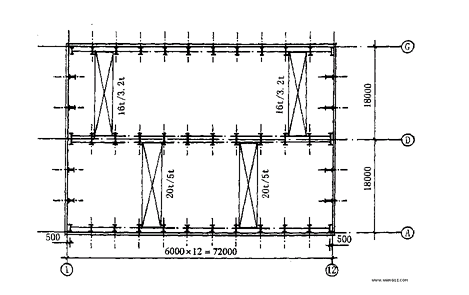

图1-1 厂房平面及剖面图
（二）设计内容
（1）确定计算简图，选定柱的形式及截面尺寸；
（2）熟悉标准图的选用（每组发相关标准图一套）；
（3）荷载计算：屋面活荷载，永久荷载（包括屋面构造层重、屋面板和天沟板的自重及灌缝重、屋架及支承自重、吊车梁自重、钢轨与吊车梁连接装置的自重等），吊车荷载，风荷载；
（4）内力计算：采用剪力分配法，可以考虑厂房的空间作用；
（5）内力组合：确定控制截面和最不利荷载组合，进行内力组合；
（6）排架柱设计：进行柱截面设计和吊装、运输阶段的承载力和裂缝宽度验算，确定柱的配筋构造；
（7）牛腿设计：确定牛腿截面尺寸，进行牛腿的承载力计算，确定牛腿的配筋构造；
（8）基础设计：确定基础底面尺寸，基础的高度及配筋构造；
（9）绘制施工图一张，交设计计算书一份。
（三）设计参考资料
（1）屋架可选用标准图
表1-1 层架设计参数
|
跨度
|
标准图号
|
选用型号
|
允许外荷载
设计值
|
层架自重
标准值
|
层架边缘
高度
|
|
|
|
YWJ18-3Aa
|
5.5KN/m2
|
69.0 KN/榀
|
|
注：层盖支撑及吊管自重标准值：0.15 KN/m2。
表1-2层面板设计参数
|
名称
|
标准图号
|
选用型号
|
允许外荷载
设计值
|
板自重
标准值
|
灌缝重
标准值
|
|
预应力
层面板
|
|
Y-WB-2Ⅱ
|
33.1 KN/m2
|
1.28t/块
|
0.1 KN/m2
|
|
嵌板
|
|
KWB-1
|
3.35 KN/m2
|
0.92t/块
|
0.1 KN/m2
|
|
天构板
|
|
TGB68-1
|
3.55 KN/m2
|
1.27t/块
|
-
|
(2)吊车
大连起重机器厂(85系列95确认)
表1-3吊车设计参数(A5)
|
额定
起重量
Oc.k(t)
|
跨度
(m)
|
轮距
BO(mm)
|
吊车宽
B（mm）
|
吊车
总重(t)
|
小车重
(t)
|
最大轮压Pmaxk
(t)
|
吊车顶至轨顶高
H(mm)
|
|
16/3.2
|
16.5
|
4000
|
5955
|
23
|
6.326
|
16.3
|
2100
|
|
20/5
|
16.5
|
4000
|
5955
|
24
|
6.977
|
18.5
|
2100
|
注:吊车轨道连接装置构造查
（3）吊车梁
可选用
表1-4吊车梁设计参数
|
吊车梁
编号
|
标准
图号
|
起重量
A5（t）
|
吊车跨度(m)
|
吊车梁
高度（mm）
|
上翼缘
宽度（mm）
|
自重
（t/根）
|
|
Y-XDL-6
Y-XDL-7
|
|
16/3.2
20/5
|
10.5-16.5
13.5-22.5
|
1200
|
500
|
4.5
|
|
Y-HDL-1
|
|
16/3.2
20/5
|
10.5-22.5
10.5-16.5
|
1200
|
480
|
3.41
|
(4)基础梁
选用
（5）常用材料自重（GB50009-2001）
表1-5常用材料自重
|
名称
|
自重
|
|
三毡四油上铺小石子
|
0.35-0.4KN/m2
|
|
水泥砂浆
|
20KN/m2
|
|
泡沫混凝土
|
4-6KN/m2
|
|
膨胀珍珠岩砂浆
|
7-15KN/m2
|
|
钢筋混凝土
|
24-25KN/m2
|
|
钢框玻璃窗
|
0.4-0.45KN/m2
|
|
双面粉刷
|
5.24KN/m2
|
(6) 风荷载体型系数µs和风压高度变化系数µs

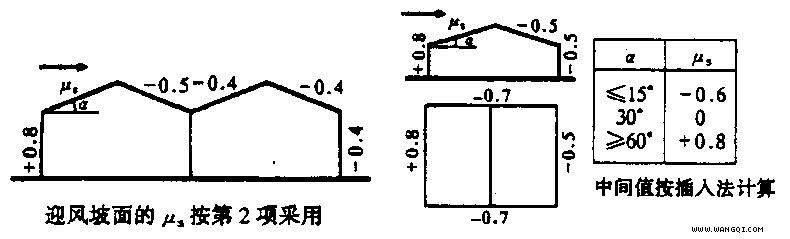

图2-1 风载体型系数
风压高度变化系数µs
|
离地面或海
平面高度
（m）
|
地面粗糙度类别
|
|||
|
A
|
B
|
C
|
D
|
|
|
5
10
15
20
30
40
50
60
|
1.17
1.38
1.52
1.63
1.80
1.92
2.03
2.12
|
1.00
1.00
1.14
1.25
1.42
1.56
1.67
1.77
|
0.74
0.74
0.74
0.84
1.00
1.13
1.25
1.35
|
0.62
0.62
0.62
0.62
0.62
0.73
0.84
0.93
|
