高等教育自学考试“建筑工程”（专业代码：080806）
毕业设计任务书
题目：某商业办公楼
（一）题目及要求
本工程为郑州市某商业办公楼。批准总建筑面积为
1、办公室：拟采用
2、会议室：
3、会客室：
4、多功能展厅：
5、层高：拟选首层
6、电梯：设10人客梯一部。
（二）拟建位置

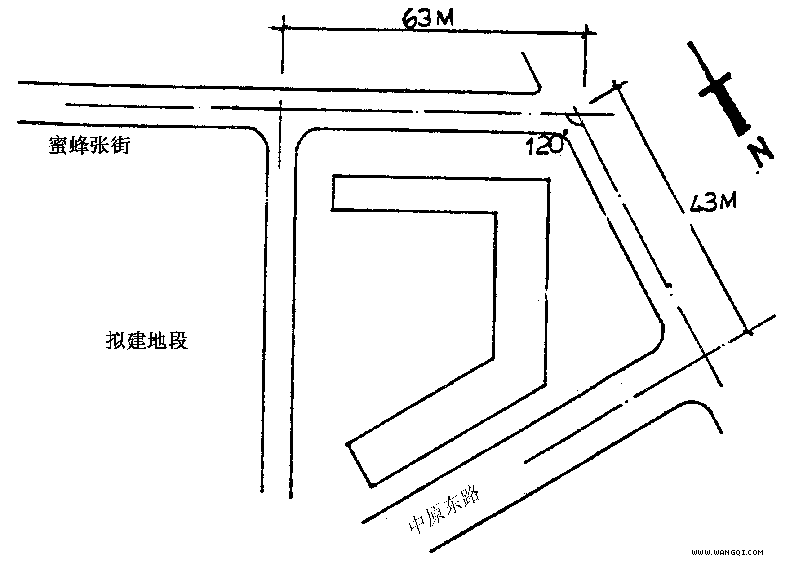

该工程建于郑州市，位于中原东路南侧。蜜蜂张街北侧，其总平面图如下：
（三）自然条件
1、气温：冬季室外计算温度
2、年降水量
3、场区地势平坦，地层分布较为规律，地耐力按150KN/m2计，持力层为轻亚粘土，Ⅱ类场地。
4、郑州市平均风速夏季为
5、雪载：最大积雪厚度为
6、地下水位：常年地下水位于地面以下，水质对混凝土无侵蚀。
7、设防烈度7度。
（四）建筑标准
1、防火等级：Ⅱ级
2、办公室、会议室采光等级：Ⅲ级
（五）设计要求及工作量
1．建筑部分
根据任务书进行方案及施工图设计，以施工图为主，具体要求如下：
（1）方案设计：要求5人作一个方案。
铅笔草绘主要平面、立面及剖面，并标尺寸，比例应不小于1∶200，图幅不限。
（2）施工图设计：
铅笔绘制，达到施工图深度，要求完成图纸内容。
①主要平面图（起码有底层平面图和任一楼层平面各一张）。
②正立面图及一侧立面图。
③剖面图一个（剖楼梯间）。
④详图2-3个，节点任选。
图纸比例自选，有关设计说明写在图纸上，图幅1号，图2-3张。
⑤绘制正式图
图例表示均按《建筑制图标准》（GBJ1-86）制图，所有图纸以白纸、铅笔线完成，线型分明，字体工整，要求用仿宋体。
2．结构部分
（1）结构方案选择：在建筑方案的基础上，结合现行施工技术水平，确定结构方案。
①选择结构承重体系（框架体系、框剪体系、筒体体系）及混合结构体系。
②选择施工方案（现浇式、装配式、装配整体式）。
③柱网布置（在建筑方案阶段一同考虑）。
④确定缝的划分（包括位置、类型及对基础的影响）。
⑤结构平面布置，综合考虑梁柱的布置、位置关系。
⑥依据地质情况及上部结构型式确定基础式及埋置深度。
⑦进行初步估算，确定各种上构件尺寸（包括梁、板、柱）。
（2）结构计算：
选一具有代表意义的框架进行计算。
①确定框架计算简图
②荷载计算，注意传力正确，防止少算和漏算
③垂直荷载作用的内力计算
④水平荷载作用下内力计算
⑤荷载组合和内力组合
⑥截面设计（配筋计算）
⑦电算分析内力并与手算结果对比
⑧基础设计与计算
⑨自选构件设计和计算（如连系梁、楼梯、雨蓬等）
（3）绘制施工图
①基础平面布置及配筋图
②结构平面布置图
③框架模板及配筋图
④自选构件配筋图
图纸数量 1号图4～5张
3.编写设计说明书和结构计算书（装订成册）要求用仿宋字写
（六）主要参考资料
1．各科专业课教材
2．建筑规范与标准
①建筑制图标准（GBJ1-86）
②建筑结构荷载规范
③混凝土结构设计规范（GBJ10-86）
④建筑地基基础设计规范（TJ7-74）
⑤砌体结构设计规范（GBJ3-73）
⑥建筑设计防火规范（TJ10-74）
3．设计手册
①建筑设计资料（一）、（二）、（三）
②建筑结构静力计算手册
③钢筋混凝土结构计算手册
④建筑结构设计手册
⑤简明建筑结构设计手册
4．各种标准图和通用手册
中南地区通用建筑标准设计
建筑配件图集合订本
附录：毕业设计调研指导书（要求写出一份调研报告）
（一）建筑部分
1、办公楼的平面形状，功能分区，主次出入口安排及与周围道路、建筑的关系。
2、主门厅的功能，有些什么设施、楼梯、电梯在门厅中的位置，人流组织、门厅大小、空间高度及艺术处理。
3、建筑物的开间、进深、层次、走道尺寸即柱网尺寸。
4、一般高级办公室的大小、座位个数、排列及通道宽度、采光标准及窗子大小、门的宽度、个数及位置，空间高度及空间处理。
5、展厅的容量、平面尺寸、展板或陈列内容的布置，进出口布置，与办公楼怎样联系。
6、楼梯的平面位置及数量，设计的依据是什么。
7、厕所、文印、档案、资料、开水间、邮电、门卫、电话间等房间的位置，一般设计要求，设备个数的确定，如何布置。
8、立面色彩及处理。
（二）结构部分
1、多层办公楼，可采用哪几种结构型式，各有什么优缺点？
2、框架结构的型式有几种？各有什么优缺点？在实际设计中应根据什么条件选择框架的结构型式。
3、楼梯的结构型式有几种应怎样来选择？
4、基础有哪些形式，在实际设计中应如何选择？
5、框架 结构的内力计算可采用哪几种方法？在设计中是否考虑房屋的侧移计算？
6、在施工现场注意梁、板、柱的位置关系，传力途径是其受力方式，分别属于什么受力构件？
7、各构件砼标号？断面形式，配筋方式？实际工程中钢筋是如何连接的（焊接、搭接）？弯起钢筋？吊筋？
8、收理整理一些异形构件的计算方式
