郑州大学自考建筑工程本科毕业设计任务书

[日期:2016-12-25]   来源: 论文答辩   作者:郑州大学自考官网   阅读: 530[字体: ]

 题目:某中学教学楼设计

(一)课程设计的目的

本课程的课程设计,是 通过在 老师的指导下,每个学生独立完成一项民用建筑工程的设计任务,熟悉建筑设计的基本过程及建筑构造的原理和构造方法,研究确定建筑方案,完成建筑设计的平、立、剖面及细部构造图的绘制,并编写设计说明,在课程设计的过程中,综合运用和加深理解所学专业课的基本理论、基本知识和基本技巧,培养和锻炼学生设计、绘图、编写说明和表达设计总图的能力,为学生更好的学习其他课程,毕业后更好地适应社会发展打下良好的基础。

(二)题目要求:

1、工程名称:某中学教学楼

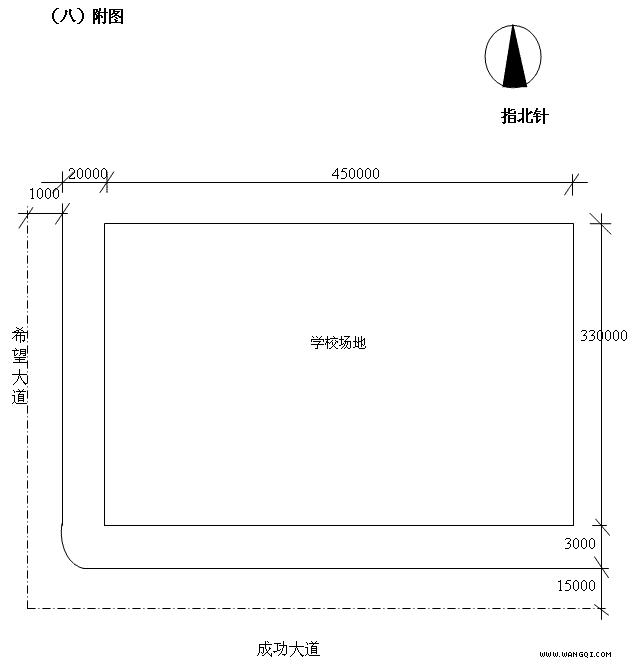

2、工程地点:郑州市拟建位置详见附图

3、建筑面积及层次:4000 -5000m2 ,层次为4-5间,局部可为6层,层高为3.4 -3.6m ,底层可为3.9 -4.2m ,阶梯教室层高4.6 -4.8m 。

4、功能要求:教学楼主要由教室和实验室组成,教室的采光要均匀,通风要好,教室与教室间、教室与走廊间要有良好的隔声条件,对音乐教室的隔声要求尤其要高,多功能大教室可考虑按电化教室及职工会议室设计,试验室地面要耐酸碱,墙面要做1.2 -1.5m 高的墙裙,室内有上下水管、污水槽及洗手盆;接电源,并设有准备室。

(1)标准班教室:以三开间为一单元(一个教室)18个,每个50人(65 -72m2 )。

(2)实验室:以三开间为一单元5个(72 -96m2 )。

(3)电教室:以三开间为一单元4个(72 -96m2 )。

(4)阶梯教室(兼电教室)约150-200座1个。

(5)音乐教室:约100座1-2个。

(6)图书资料室:约80 -100m2 ,3个(包括书库)。

(7)教研室:单开间或二开间,每层设2-3个。

(8)各层设男女卫生间各一个,卫生间设前室,面积及数量按国家规范确定。

(9)底层设大厅,面积按规范规定,其他层设过厅,门卫值班设在大厅内,可设阅报栏。

(10)屋面为上人屋面。

(11)结构形式:框架或混合结构。

(12)建筑设计时,应重视防火问题。

教学楼是建在330× 450m 的新建校园内,建筑立面造型及外装修力求朴素大方、活泼开朗,明快富有生机。

(三)生活服务设施:

由于场地比较开阔,考虑生活设施,要求在适当位置设计面积为350 -400m2 的餐厅,结构形式为框架结构或部分框架结构,横向总跨为15 -24m ,纵向总长为20 -30m ,并设餐厅、厨房、库房、锅炉房等。

(四)建筑标准:

1、建筑等级Ⅱ级。

2、防火等级Ⅱ级。

3、采光等级Ⅱ级。

(五)设计任务��要求:

1.设计任务

①总平面布置:安排主入口、道路、消防车道及场地内拟建建筑物的位置,体育场地、绿地和景点布置等。

②底层、标准层平面图,比例1∶100、1∶150、1∶200。

③楼梯剖面图(要求剖到主要楼梯)比例1∶100、1∶150。

④正立面图、侧立面图比例1∶100、1∶150、1∶200。

⑤详图:外墙身剖面详图,楼梯平面图,扶手及踏步详图比例,1∶15、1∶20或自定,并说明各部分构造做法。

⑥屋面排水组织设计图及有关节点详图比例1∶100、1∶15、1∶20。

⑦教室与实验室平面布置图(包括阶梯教室)。

⑧列门窗表。

2、设计说明书

①简要说明工程性质、用途。

②经济指标:总建筑面积、总使用面积,使用面积系数K值。

③建筑物的设计特点、设计构思、疏散组织、平面组合、建筑造型。

④图纸规格:1#图、要求铅笔绘制,所设计内容达到施工图深度。

3、参考资料:

①房屋建筑学(教材)

②建筑构造

③民用建筑防火规范及设计规范

④建筑制图标准(GBJ104-87)

⑤建筑设计标准图集

⑥教学建筑设计规范(JBJ67-89)

⑦民用建筑设计通则(JBJ37-87)

⑧建筑设计资料集(2-3)

⑨房屋建筑学课程设计指导书

⑩其它有关法规、条例等

(六)严格遵守国家现行建筑设计规范

(七)设计资料

1、水文资料:常年地下水位在自然地面以下 8m 处,水质对砼无侵蚀作用。

2、地质条件:

①建筑场地平坦,地质构造简单,属亚粘土,地耐力可按15t/m2考虑。

②属6°地震区,但要求按7°抗震设防烈度构造设防。

3、气象资料:

①冬季取暖、室外计算温度 -9℃ 。夏季通风,室外计算温度 31℃ ,最热月平均气温 27℃ ,最低月平均气温 -2℃ 。

②全年主采导向为东地风,夏季为北风,冬季平均风速为 3.5m /s,夏季为 2.8m /s,风荷载为350N/m2。

③年降雨量为 631.8mm ,日最大降雨量为 109.6mm ,小时最大降雨量为 79mm 。

④室外相对温度,冬季为49%,夏季为56%。

⑤土壤最大冻结深度为 180mm ,最大积雪厚度为 200mm ,雪荷载为250N/m2。
